Intelligent equipment

業精(jing),專注于鋁(lv)型材擠壓(ya)設備的設計與制造

新型短行程擠壓機

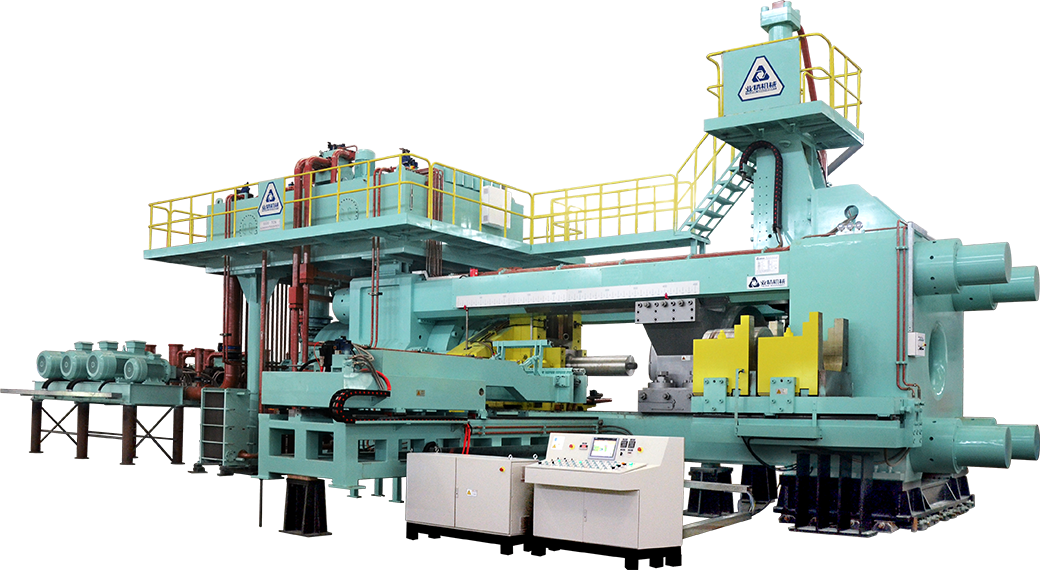

5500噸短行(xing)程擠壓機

優點

1、非擠壓時間更短,生產效率更高。
2、推棒系統采用伺服電機控制,整個送棒動作更加快速、精確、可靠。
3、盛錠筒的加熱方式采用插入式發熱管直接加熱,熱效能更好,加熱時間更快。
4、方形刀桿設計既提高了剪切精度,亦使壓余組件及刀桿的安裝維護更加方便。
5、預應力框架結構,使擠壓的彈性變形大大縮小。
6、漲力柱與主油缸的長度的縮短,使擠壓機主體框架的精度及穩定性得到提高。
7、機器所需的液壓油減少了(le),使用成本更(geng)低且更(geng)環保(bao)。

  • 后置棒短行程擠壓機的結構形式Back loading short stroke press structure

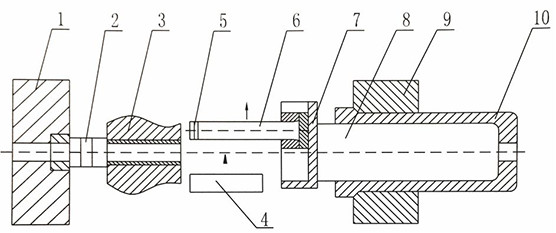

    圖1 后置棒短行程擠(ji)壓機結構示意圖

    1.前橫梁 2.模具 3.盛錠筒 4.鋁棒 5.擠壓墊
    6.擠壓桿 7.移動橫梁 8.主柱塞 9.后橫梁 10.主油缸
      如圖1所示,后上棒短行程鋁擠壓機的動作順序為:擠壓桿先移離擠壓中心線,預留出送棒位置,送棒機構將鋁棒送至擠壓中心線并把鋁棒推進盛錠筒,送棒機構離開后擠壓桿回到擠壓中心線,主柱塞驅動擠壓桿前進然后開始擠壓。
      后上棒短行程擠壓機對鋁棒的要求較低,能適應熱剪機剪切的鋁棒以及兩段短棒駁棒使用,此結構適用于中小噸位機型。
  • 前置棒短行程擠壓機的結構形式Back loading short stroke press structure

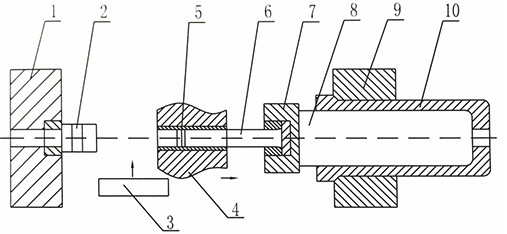

    圖2 前置棒短行程擠(ji)壓機(ji)結構示意圖

    1.前橫梁 2.模具 3.鋁棒 4.盛錠筒 5.擠壓墊
    6.擠壓桿 7.移動橫梁 8.主柱塞 9.后橫梁 10.主油缸
      如圖2所示,前上棒短行程擠壓機的動作順序為:主柱塞及盛錠筒后退,直至在盛錠筒與模具之間預留出送棒位置,送棒機構將鋁棒送至擠壓中心線,盛錠筒前進并套住鋁棒,最后由主拄塞驅動擠壓桿前進然后開始擠壓。
      前上棒短行程擠壓機對招棒要求較高,只能使用鋸切的鋁棒。此結構適用于大噸位機型。
